CG2505-2电线电缆耐火、锤击及喷淋一体试验装置

                                             CG2505-2电线电缆耐火、锤击及喷淋一体试验装置

一、概述：

依据BS6387:2013,BS 8434-1:2003+A2:2009及EN50200:2015，模拟火灾情况下电线条件的测试方式。包含试验负载、耐火耐机械冲击耐水性一体测试装置。

在耐火锤击测试最后15分钟对测试试样进行喷淋试验，测试装置依据EN50200:2015第5章节及附录E，但不含测试负载及温度校准装置。

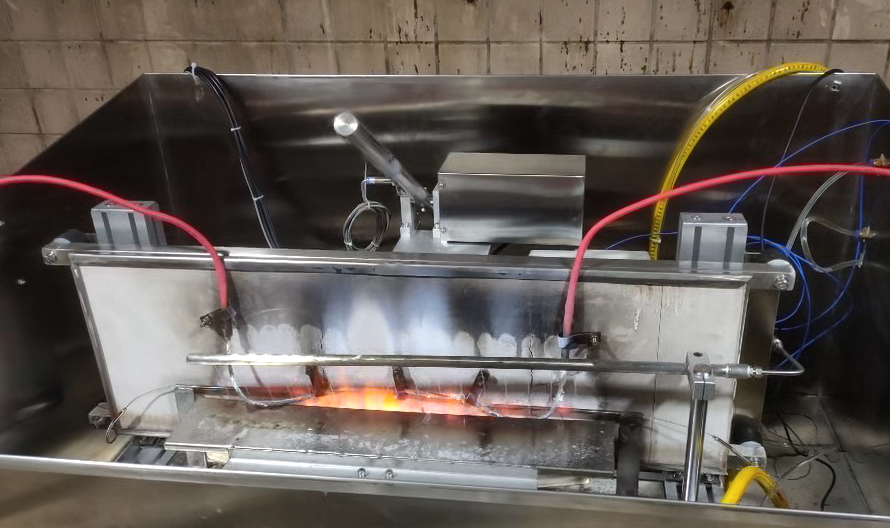

包含测试墙、带状燃烧器、冲击装置及喷淋装置

二、技术参数：

1、配套负载：

1)  试验电压50~1000V可调；

2)  电流范围：0.1～3A，试验电流可按标准要求调节，但大于3A则保护；三相输出（分4路输出，分别为L1、L2、L3、N）；

3)  负载容量每路1800VA，应能保证试验电流接近3A时仍然可以保证试品继续试验；

4)  每相负载可以人工智能全自动调节，试验时指示试验回路是否是开或通路状态；

5)  试验过程中保险丝熔断时，指示灯熄灭报警；

2、测试墙：耐热复合板作为捶击试验台，尺寸为900±100*300±50*10±2mm，重量约10±0.5 kg装在一个有橡胶材垫的金属架上，长约1m的25X25mm方管；（参考标准图8）

3、燃烧器为喷嘴长500mm,宽10mm，喷嘴上有三排错开的小孔，孔半径为1.32 mm孔距为3.2 mm（参考标准图2）

4、捶击锥为￠25、长度600的粗圆钢棒，捶击锥以60°的夹角捶击（参考标准图3）

5、喷淋：喷淋管为金属管(铜或不锈钢)构成，其厚度为1.00毫米，整体直径(15.5土1.0)毫米。

管子有一排17个直径为0.85毫米的孔，孔距为30毫米，如图E.1所示。喷水杆的出水量应为(0.80士0.05)L/min。喷出的水雾集中于测试样品燃烧部分。（参考标准附录E）

6、含试验水槽

7、控制方式：触摸屏+PLC控制系统。
